Переробка ліхтарика на Type-C

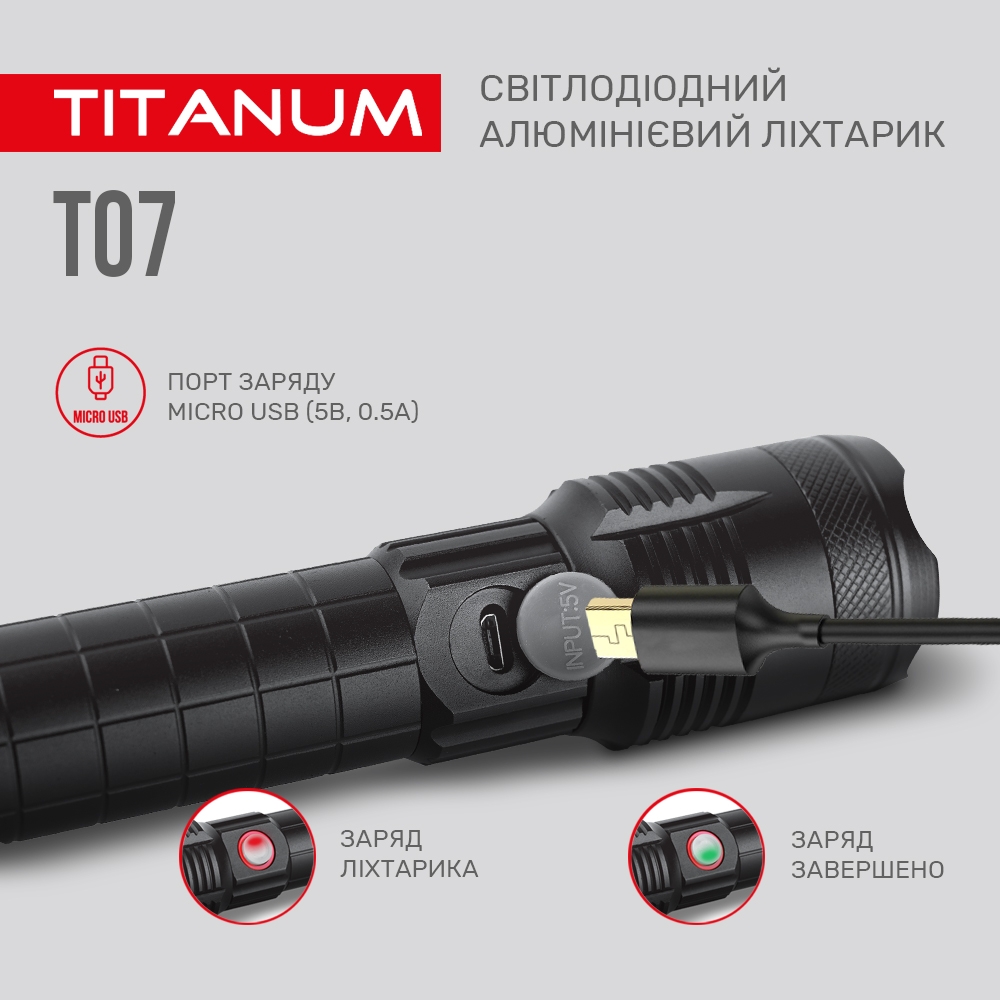

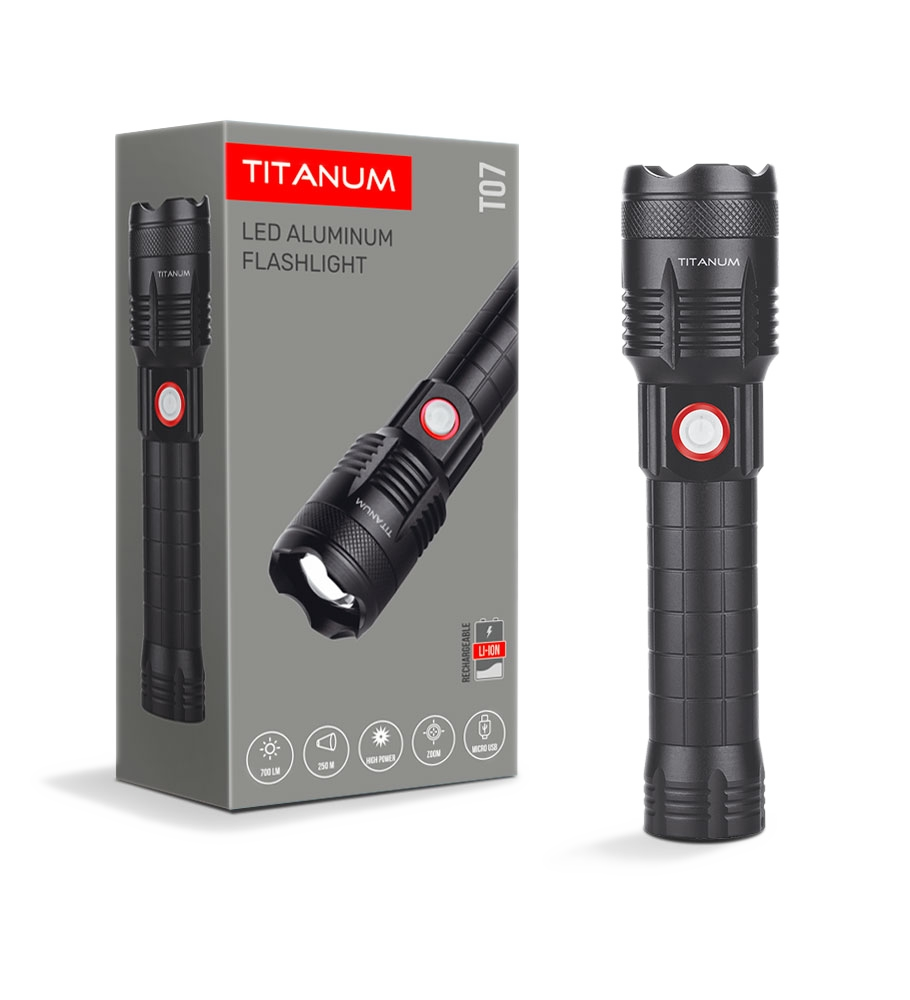

Є в мене ось такий крутий ліхтарик, TITANUM TLF-T07. І все в ньому гарне - міцний корпус, фокусування, міцна лінза, потужний діод, акумулятор 18650 або 21700 всередині. Але все псує одна маленька деталь - в 2022 році в пристрої все ще ставлять Micro USB!

Для мене це проблема, так як мені подобається Type-C, і переважна більшість моїх пристроїв має саме Type-C роз'єм. Тому в даній статті я буду виправляти цю проблему.

В даній ситуації є 3 шляхи:

Перший - спроєктувати нову плату для ліхтарика в KiCad, в якій буде Type-C замість Micro USB. Рішення цікаве, але дуже дороге, складне, та і трішки безглузде, бо це звичайний китайський ліхтарик, а не щось круте, щоб був сенс настільки заморочуватись.

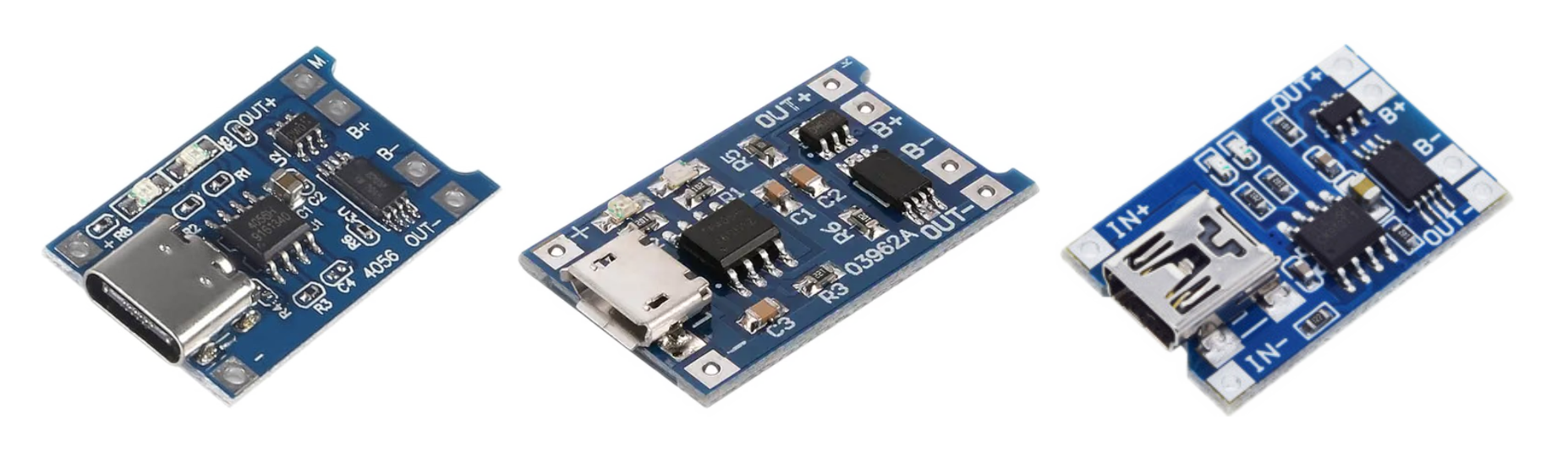

Другий - додати всередину плату контролеру заряду TP4056, благо китайці зараз роблять їх дуже різноманітними. Тут вам і Mini USB, і Micro USB, і потрібний мені Type C. Більш того, вона може збільшити швидкість заряджання акумулятору через більший струм. Але під таку платку всередині мого ліхтарика тупо немає місця. Тому для мене цей варіант теж відпадає.

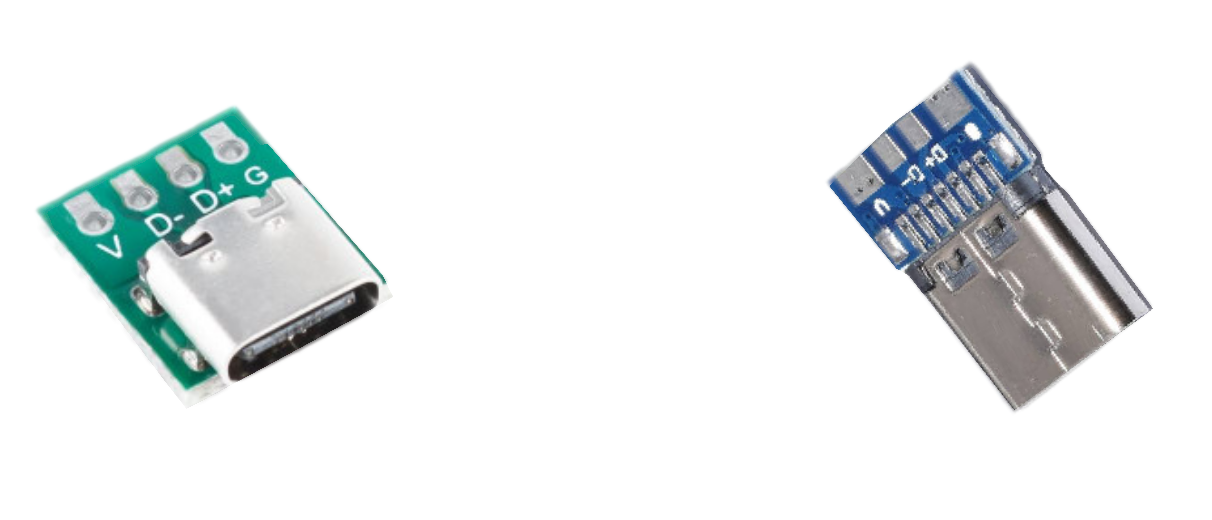

Ну і останній - третій - використати спеціальні плати перехідники, які дозволять нам витягнути з тайп сі роз'єму необхідні нам контакти - а саме контакти живлення. Цей варіант найдешешвий, платка коштувала всього 10 гривень, але потребує певних навичок та досвіду. Для себе я обрав саме його.

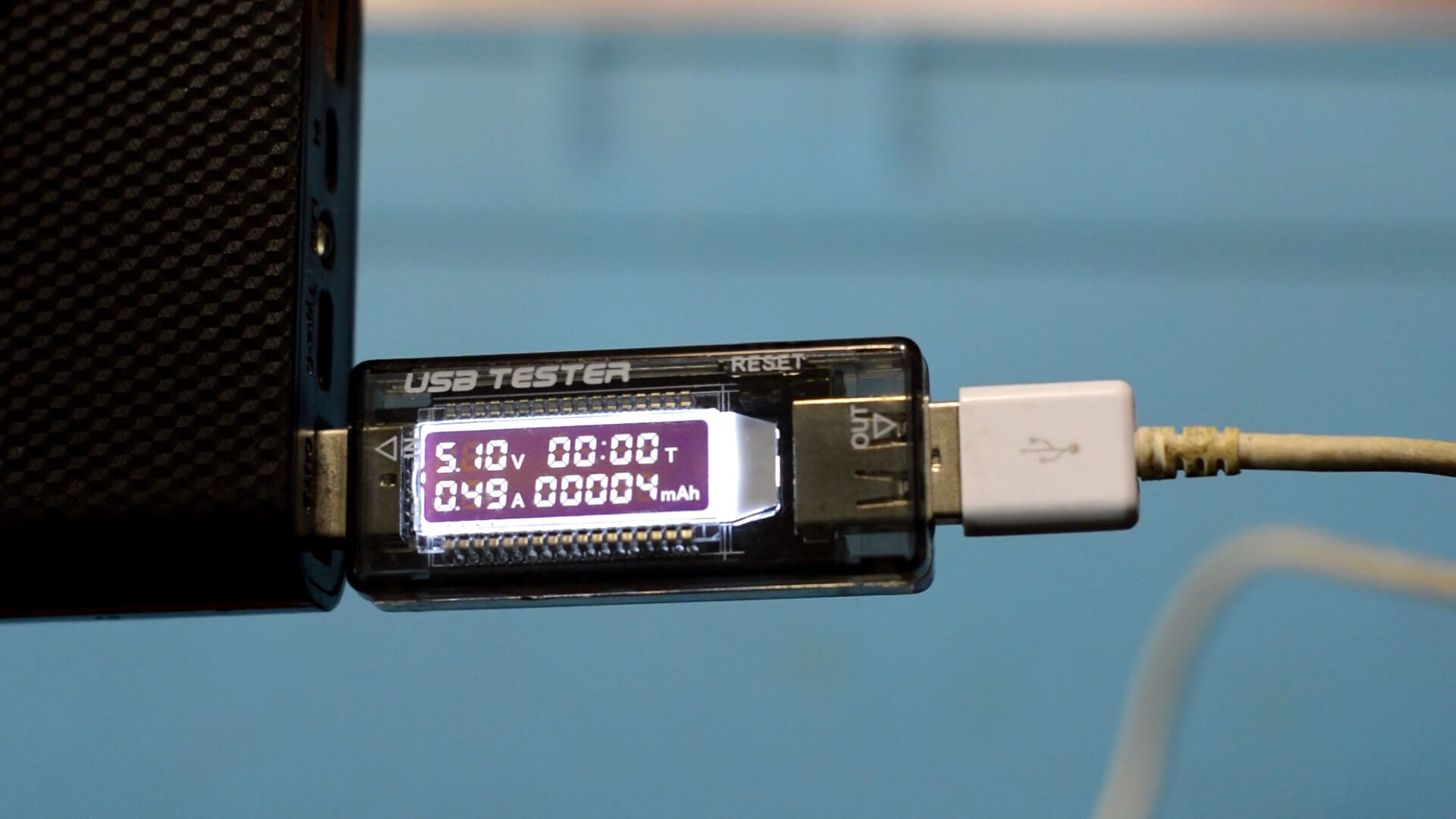

Перш ніж розпочати, за допомогою USB тестеру я дізнався струм заряду акумулятору з напругою 3.3V. Струм становить приблизно пів Ампера. Після переробки порівняємо.

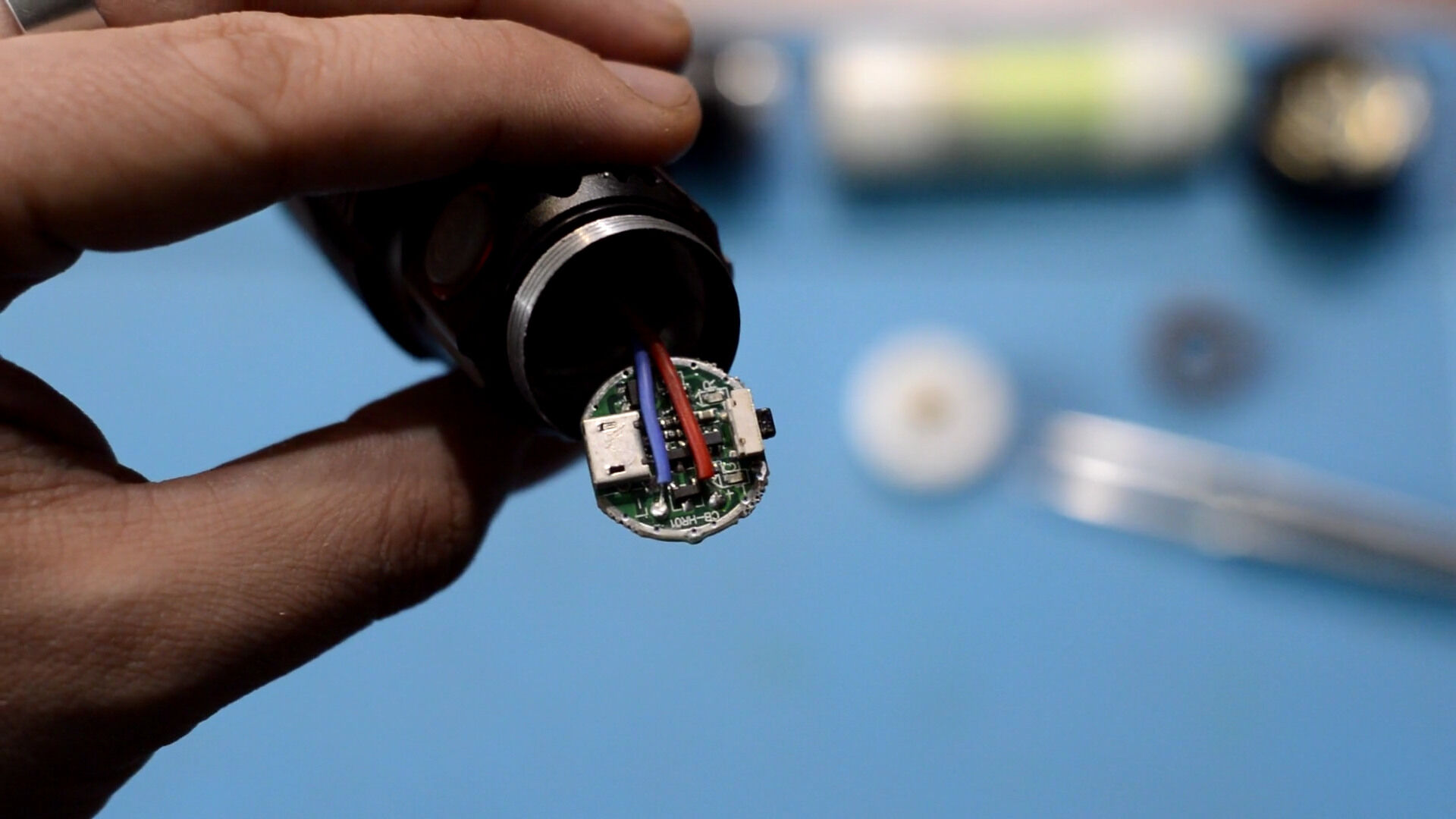

Спочатку треба повністю розібрати ліхтар і дістатись до плати. Благо в даному ліхтарику китайці не впровадили якихось екстраординарних рішень, і все розбирається доволі легко. Діставшись до плати, нам треба запам'ятати куди йдуть дроти від світлодіоду, і відпаяти їх, щоб інша частина ліхтаря на заважала, бо відпаяти їх від плати набагато легше ніж від радіатора світлодіоду.

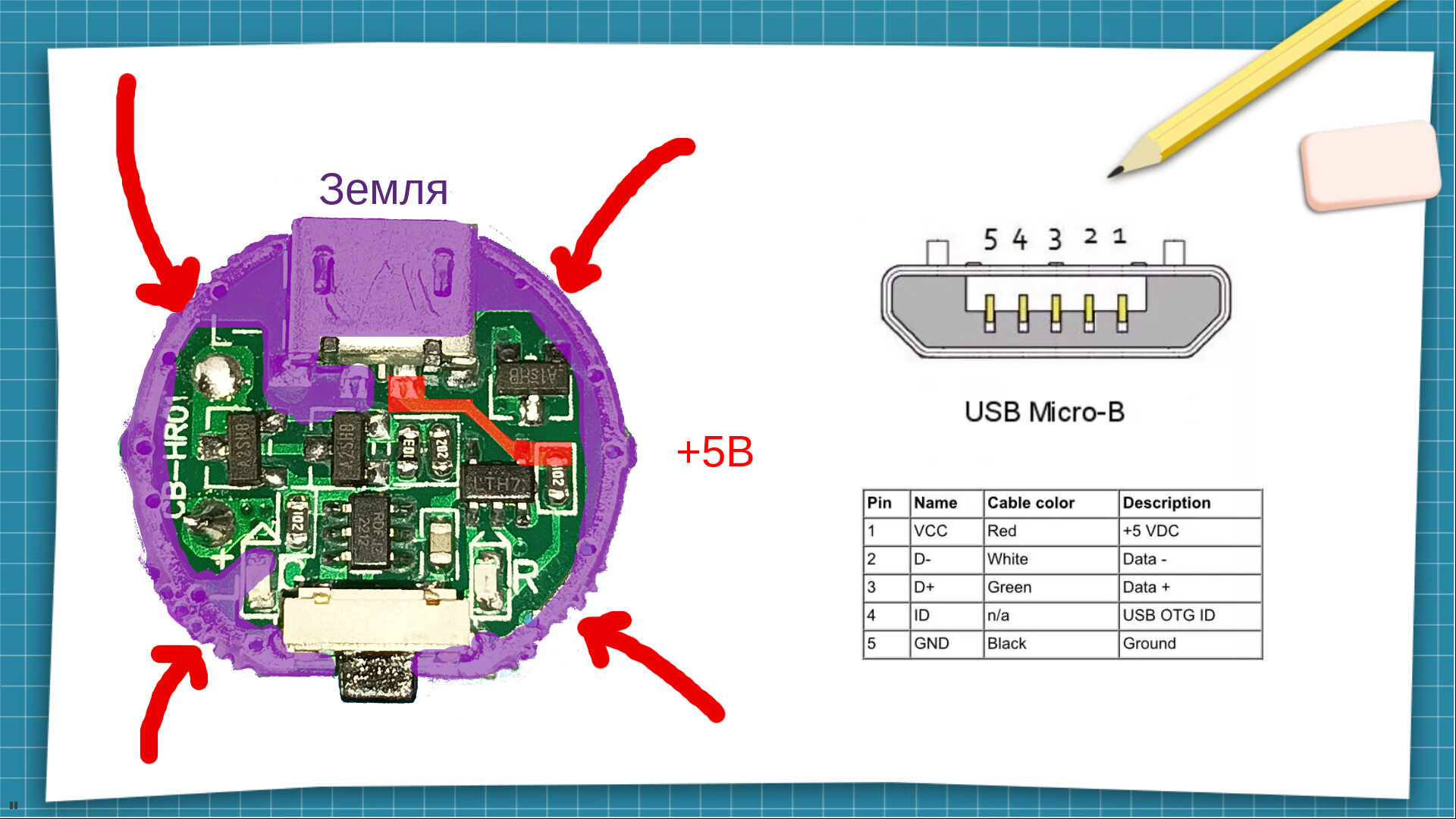

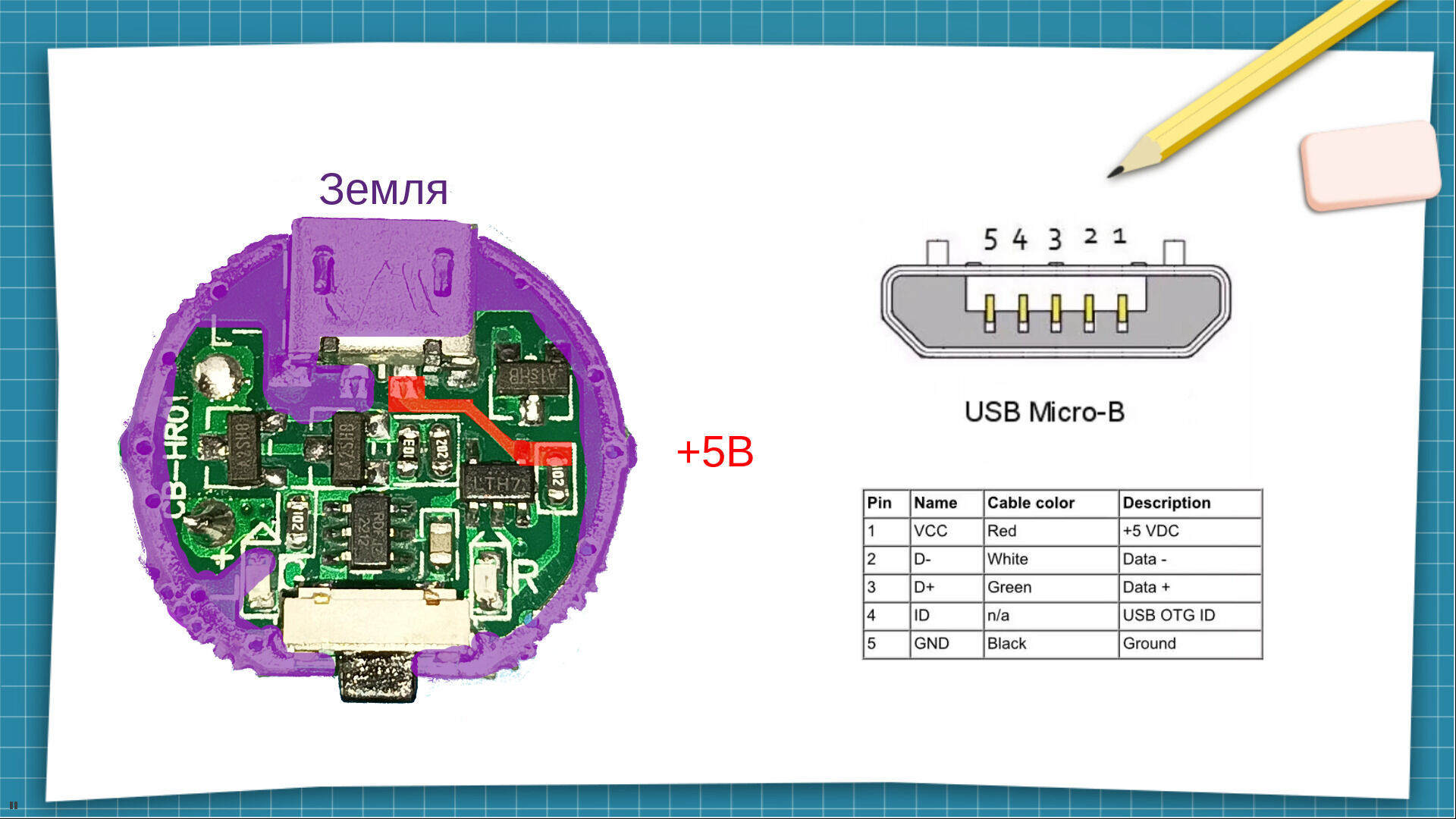

Тепер детально вивчаємо плату. Використовуючи разпіновку Micro USB роз'єму, треба знайти місця, куди можна підпаяти дроти. Ну і заодно подивитись як тут поступили з лінією даних. Як бачимо - ID контакт замкнули на землю, а Data - замкнули на +5В. Мені трішки ліньки з цим розбиратись, тому я під'єднаю лише контакти живлення і буду сподіватись що на струм який видає зарядний пристрій це не вплине :D

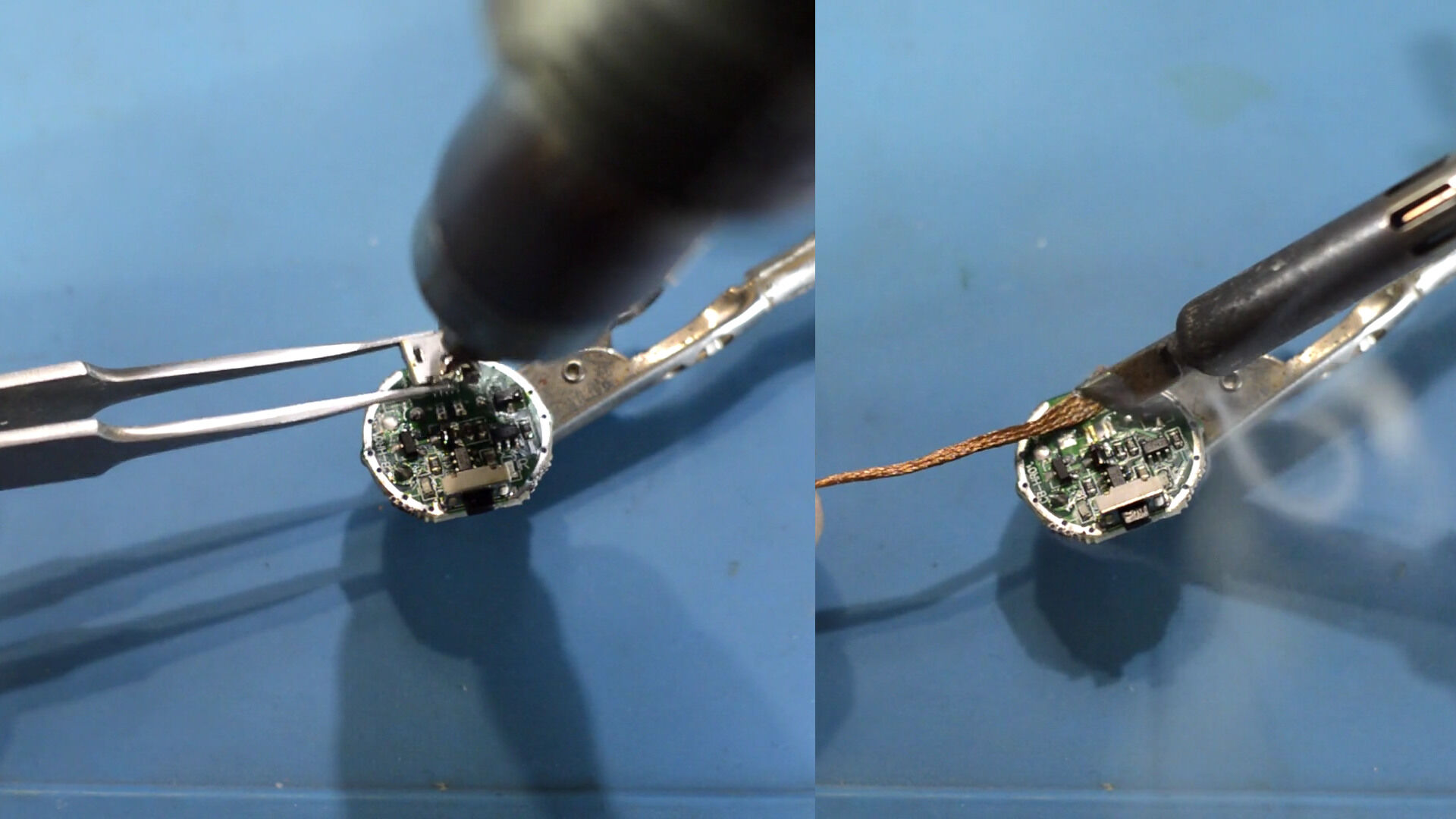

Тепер треба відпаяти Micro USB роз'єм. Я додав трішки нового припою на всі контакти щоб він легше відпаявся, а також щедро змазав все флюсом, і за допомогою термофену зняв роз'єм. Звісно можна обійтись і без фену, але якщо він є, то чому б і ні. Після цього за допомогою мідної оплітки прибрав залишки припою і почистив плату за допомогою спирту.

Тут і вилізла перша проблема - платка перехідник виявилась трішки більша ніж я думав, і перекривала більшість контактів. Це трішки ускладнює процес.

Для первинної фіксації, а також щоб нічого не закоротити, я наліпив двусторонній скотч на роз'єм.

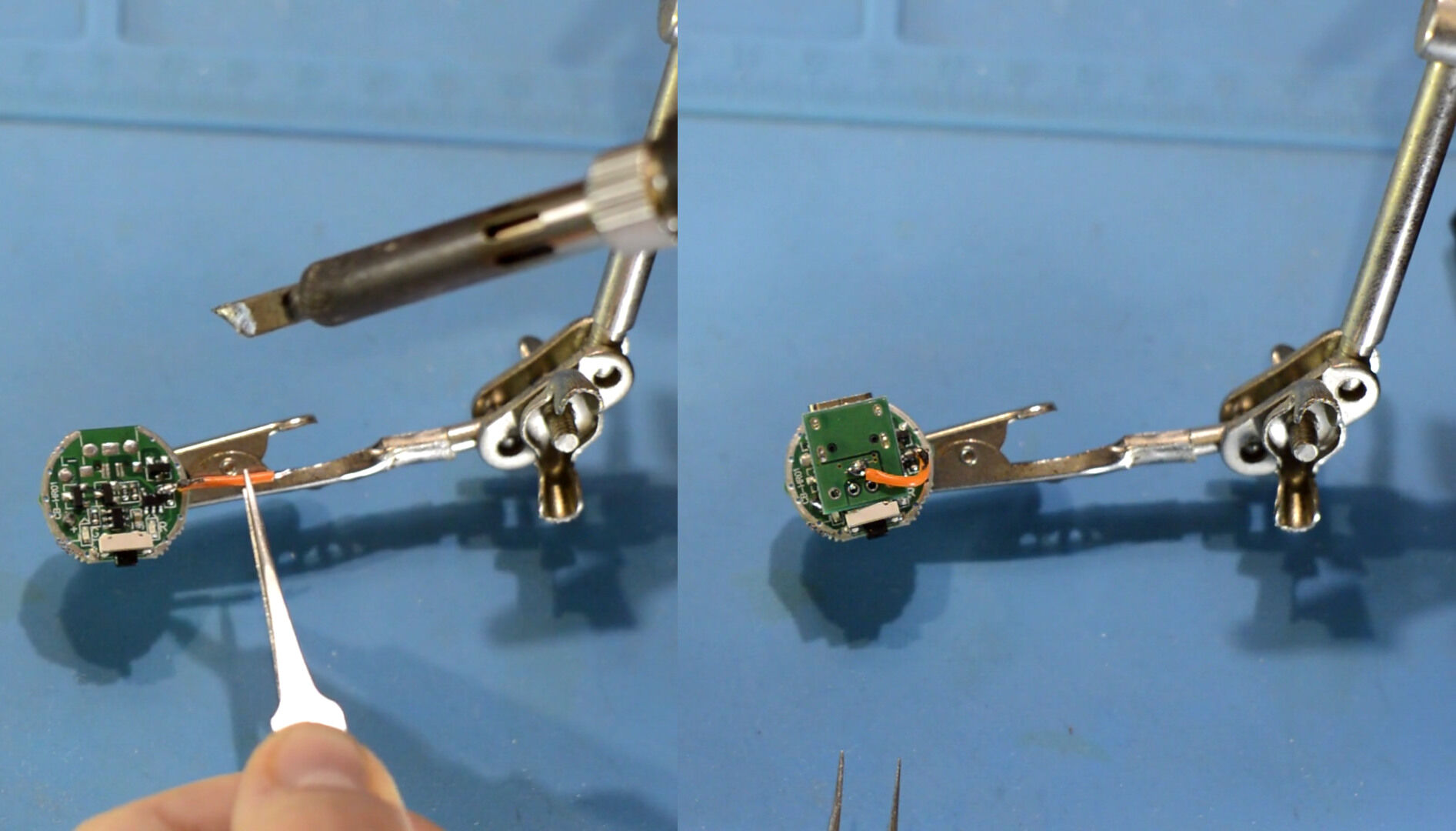

Після цього я припаяв дріт до місця, куди повинен йти плюс живлення, і приліпив сам роз'єм. Так як дріт виявився занадто коротким, і мені ліньки було його перепаювати, я зачистив місце на плюсовому полігоні платки-перехідника і підпаявся туди.

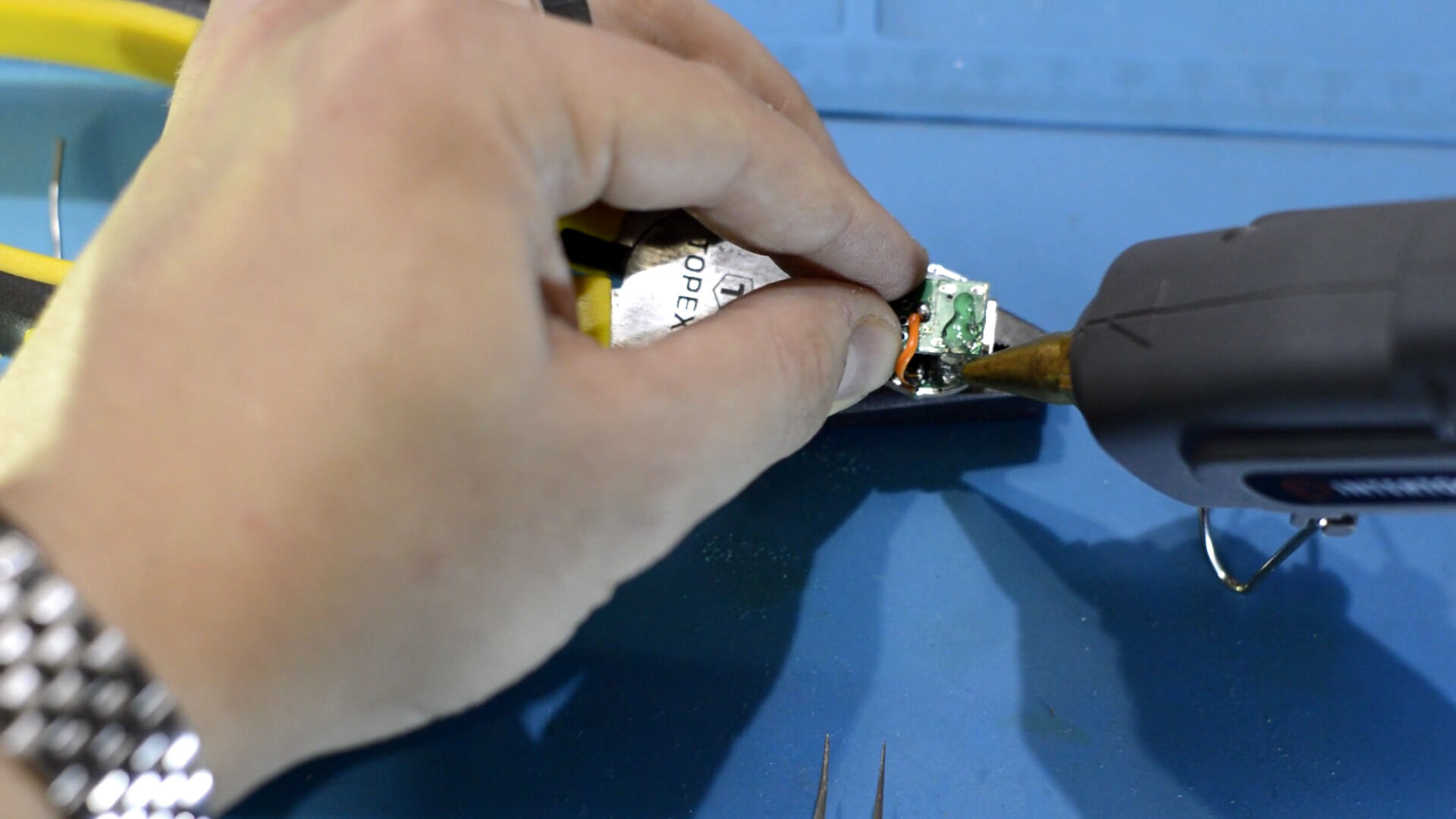

Двухсторонній скотч занадто слабкий щоб тримати роз'єм, тому було вирішино залити все термоклеєм. За допомогою абразивного папіру я пошкрябав плату щоб клей краще з нею схопився, і наніс термоклей.

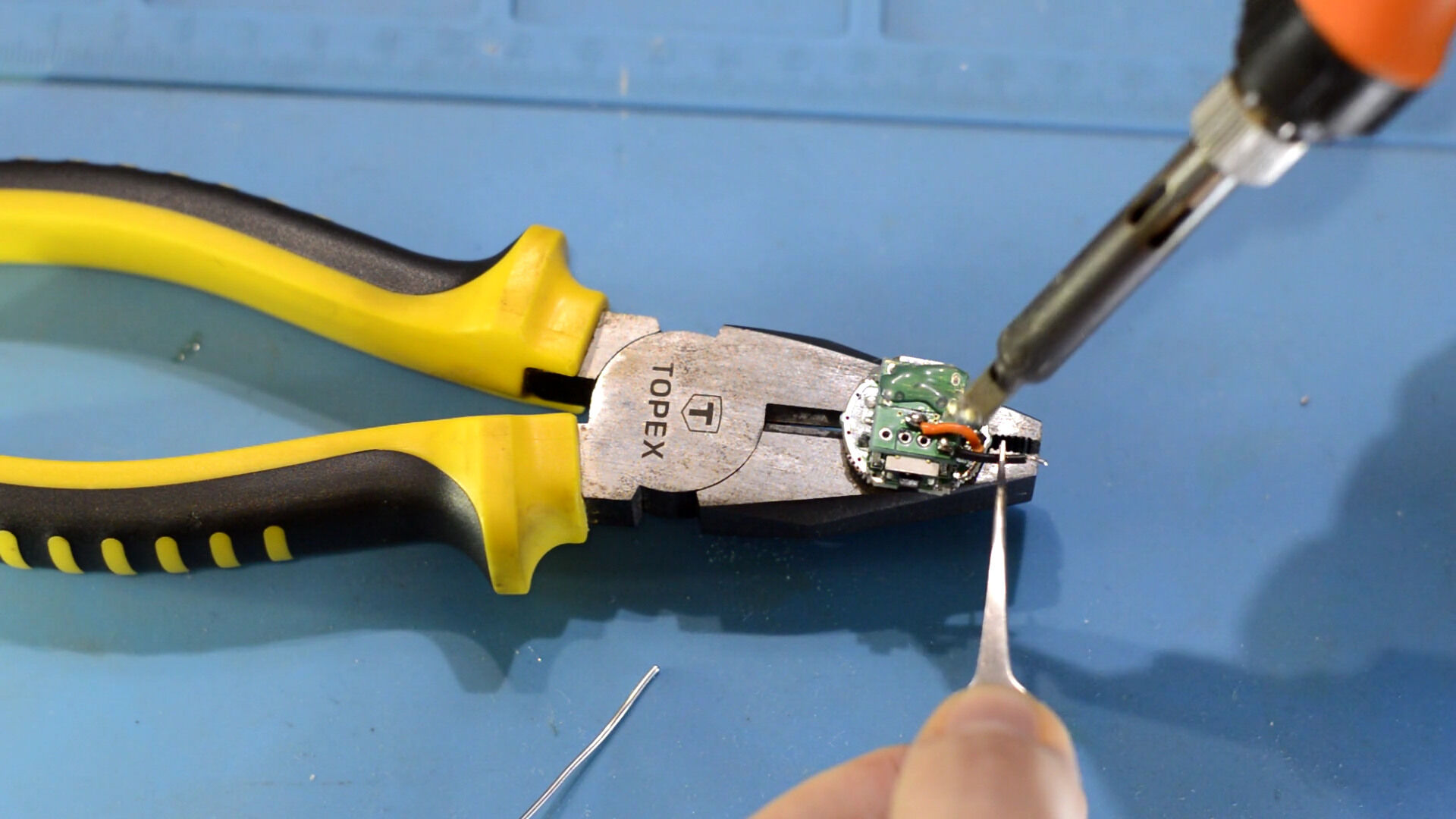

Ну і останнім етапом було запаяти мінусовий дріт, і модифікація завершена. Хоч візуально з пайкою все гаразд, все одно варто перевірити все за допомогою мультиметру, і впевнитись що немає КЗ, та між місцями пайки є контакт.

Залишилось лише припаяти світлодіод до плати і ліхтарик можна збирати, і можна насолоджуватись крутим ліхтариком з Type C роз'ємом!

Сказав би я, але на жаль ліхтарик не включився. Відсутність будь якого диму чи феєрверків казала про те що не все так погано, бо якби я щось десь замкнув, через потужність акумулятору світлове шоу було б вражаюче. Тому я вирішив розібрати ліхтарик і шукати причину.

Не знайшовши ніяких проблем, я вирішив спробувати під'єднати кабель Type-C, і на диво, ліхтарик мало того що адекватно на нього реагував, так ще й світився! В решті решт я таки знайшов проблему - припаюватись до краю плати, а також заливати там все термоклеєм було поганою ідеєю, бо саме туди через корпус передається мінус з акумулятору. Через дріт та клей не було контакту, тому нічого і не працювало.

Я підчистив те місце від клею, трішки змістив дріт, і нарешті все запрацювало!

Ну на останок і найцікавіше - який же там струм. Підключивши ліхтарик до живлення через юсб тестер, я побачив що струм не змінився, а значить гірше нічого точно не стало. І тепер в мене є крутий ліхтарик з Type-C роз'ємом який мене влаштовує по всім параметрам!

Post Scriptum

Це текстова версія мого відео. Процес переробки набагато більш детальніше передається у відео, ніж у статті, тому раджу ознайомитись з відео за ось цим посиланням.

Пройшло вже більше ніж пів року, і все прекрасно продовжує працювати :)
